PLE120
级数单级(包含速比3 4 5 7 10)双级(包含速比12 16 20 25 28 35 40 50 70 100)三级(包含速比80 100 125 140 175 200 250 350 400 500 700 1000)ABABAB长度(mm)80.0210.5110.0240.5140.0270.5额定输入转速(rpm)300030003000最大输入转速(rpm)…
详情介绍
级数 |
单级
(包含速比3 4 5 7 10)
|
双级
(包含速比12 16 20 25 28 35 40 50 70 100)
|
三级
(包含速比80 100 125 140 175 200 250 350 400 500 700 1000)
|
|||
|

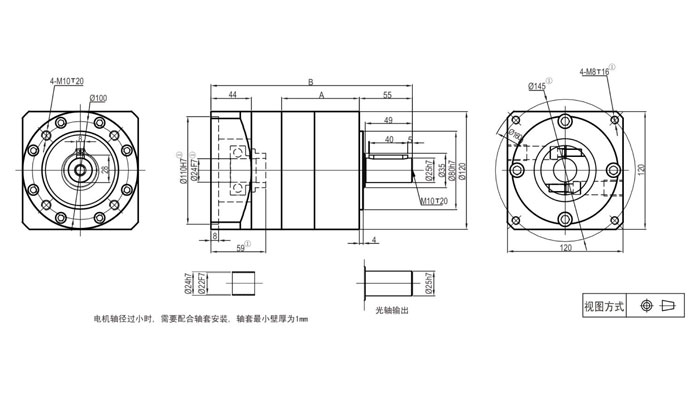

A |
B |
A |
B |
A |
B |
长度(mm) |
80.0 |
210.5 |
110.0 |
240.5 |
140.0 |
270.5 |
|
||||||
额定输入转速(rpm) |
3000 |
3000 |
3000 |
|||
最大输入转速(rpm) |
4800 |
4800 |
4800 |
|||
最大径向力(N)② | 2230 | 2840 |
3 |
|||
最大轴向力(N)② |
1550 |
2100 |
2600 |
|||
空载转矩(Nm) | 约 1.3 | 约 0.6 | 约 0.6 | |||
满载效率(%) | 96 | 94 | 90 | |||
回程间隙(arcmin) | 精密侧隙 <3 |
标准侧隙 <8 |
精密侧隙 <5 |
标准侧隙 <10 |
精密侧隙 <8 |
标准侧隙 <12 |
噪声(dB) | ≤65 |
≤65 |
≤65 |
|||
重量(Kg) | 6.8 | 8.8 | 11.0 | |||
平均寿命(h) |
>20000 |
|||||
抗扭刚性(Nm/arcmin) |
15.0 |
|||||
润滑油 |
长效润滑 |
|||||
旋转方向 | 输入输出同向 | |||||
保护等级 |
IP65 |
|||||
安装方式 |
任意 |
